Tornillo de banco

                       Tornillo de banco

Es una herramienta que se instala en el banco de trabajo y se utiliza para sujetar objetos y piezas con firmeza mientras se realizan operaciones de mecanizado como el aserrado, taladrado, limado, devastado o, incluso, la soldadura.
En muchas ocasiones el tornillo de banco se convierte en la "tercera" mano del técnico reparador.



Limas.

                           Limas

Son herramientas manuales que se utilizan para el devastado y acabado de piezas.

Una lima está formada por un cuerpo de acero con una superficie rugosa, denominada picado, que es encajada por un mango de madera o plástico a través de la espiga.

Tijeras

                                   Tijeras

Es una herramienta de mano que permite cortar y pelar cables entre otros objetos.
No debe faltar en el maletín de herramientas de todo técnico dedicado a la electricidad y electrónica.
Su mango tiene que estar aislado. Una característica muy valorada por los técnicos es que con ella se puede "puntear", es decir, que se pueda utilizar su punta para cortar con facilidad y precisión.

Pinzas

                                     Pinzas

Es una herramienta que se utiliza para sujetar y coger objetos.
En electrónica es especialmente útil para manipular componentes electrónicos de tamaño reducido.
Pueden ser de muchos tipos diferentes de plástico, aisladas, curvo, de palas etc.

Alicates

                                  Alicates

Son herramientas manuales tipo tenaza que se pueden utilizar para en cualquier operación de mecanizado, aunque adquieren especialmente importancia en el montaje de instalaciones eléctricas y circuitos electrónicos.
Está formado por mango, articulación y boca.
Hay de muchas formas y tamaños siendo los tiempos mencionados a continuación los más utilizados en electricidad y electrónica.

-Alicates universales:

Muy utilizados por los electricistas, su boca está diseñada para realizar diferentes operaciones: agarrar, doblar y cortar.

-Alicates de punta plana:

Su boca es de tipo plano y se utiliza para sujetar cables y pequeñas piezas.

-Alicates de punta redonda:

Son de aspecto similar a los anteriores, pero en este caso las puntas son redondas o semi redondas.
Permiten doblar cables rígidos con gran precisión y se pueden utilizar a modo pinzas para sujetar pequeños elementos, como los componentes de los circuitos electrónicos.

-Alicates de punta curvada:

Similares a los de punta redonda, pero en ellos la boca está ligeramente curvada.
Son especialmente útiles cuando es necesario amarrar algún elemento o componente en un lugar poco accesible.

-Alicates de corte:

Su boca está formada por dos dientes afilados que permiten cortar todo tipo de cables y alambres.
Los de mayor tamaño se utilizan en electricidad y los más pequeños en operaciones que requieren cortes con mayor precisión, como es el corte de las patillas de los componentes eléctricos cuando están soldados a la placa del circuito impreso.

-Alicates Seeger:

Son alicates para extraer las arandelas o anillos denominados Circlip o Seeger. Este tipo de arandelas se utilizan como retén, especialmente en aquellos equipos que disponen de ejes rotativos o lineales, como pueden ser los motores o cilindros neumáticos. Son de acero flexible y de tipo abierto.



Herramientas tipo llave.

                        Herramientas tipo llave

Son herramientas portátiles y manuales utilizadas en técnicas de apriete. Pueden ser de diferentes tipos, como los que veremos a continuación.

-Llaves para tornillos:

Son llaves que sustituyen en algunos casos a los destornilladores convencionales, especialmente en operaciones de ajustes con difícil acceso.
No disponen de mango. Presentan forma de ángulo recto, de cuyos lados uno es más corto que el otro, pudiéndose utilizar indistintamente por ambos.


-Llaves para sistemas tornillo-tuerca hexagonales:

Son herramientas de mano que permiten el ajuste de tornillos y tuercas de tipo hexagonal. Son muy utilizadas en tecnología mecánica y automoción, pero en ocasiones también son requeridas para la reparación de equipos eléctricos y electrónicos.

-Llaves de boca fija:

Existen muchas formas y tamaños, pero las más conocidas son las de tipo plano. Estas disponen de de dos bocas abiertas con medidas contiguas ubicadas en cada uno de los extremos de la llave.

-Llave de boca ajustable:

La conocida llave inglesa permite mediante un tornillo sin fin, ajustar la apertura de la boca facilitando así su adaptación a diferentes medidas de tuercas y tornillos.

 -Llaves de tubo:

Se utilizan como complemento o en sustitución de las llaves de boca fija. Reciben este nombre por su aspecto tubular, y en cada extremo disponen de una boca para una medida de tornillo.
En su cuerpo tiene un par de orificios para meter un pasador y así poder girar la llave.

 -Llaves de carraca:

Son muy populares actualmente en todas las profesiones que requieren realizar operaciones de apriete.
Su funcionamiento se basa en un sistema mecánico de carraca que permite apretar o aflojar, sin necesidad de separar la llave de la tuerca o tornillo sobre la que se trabaja.
Disponen de un mango al que se le pueden acoplar diferentes tipos de vástagos (Fijos y flexibles), y cabezas con llaves de vasos o de destornillador.
Un gatillo, tipo palanca, permite seleccionar el funcionamiento de la carraca, bien para apretar, o para aflojar.

Herramientas del taller de reparación

                                Herramientas

Las herramientas mas utilizadas en reparación y mantenimiento de equipos eléctricos y electrónicos son las siguientes:

-Destornilladores: También llamados "atornilladores", son herramientas destinadas a poner o quitar tornillos que conforman un equipo eléctrico o electrónico, pueden ser manuales o eléctricos.

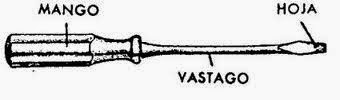

-Destornilladores manuales: Están compuestos por un mango, un vástago y una punta.

Mango:

Es la parte por la que se sujeta el destornillador y sobre la que se ejerce la fuerza para el atornillado o desatornillado, los hay de muchas variedades, adaptados a todo tipo de de aplicaciones.

Vástago:

Es una varilla de metal que suele ser de acero. Un extremo se inserta en el mango y el otro tiene incorporada la punta para encajar en la cabeza del tornillo. Por lo general se presenta en cueros, pero en aplicaciones de electricidad es necesario que se encuentre aislado.

Punta:

Es la parte en la que se apoya la ranura del tornillo. Sobre ella se ejerce la fuerza para su atornillado o desatornillado y puede tener diferentes formas.

                    Destornilladores eléctricos

Son herramientas portátiles que permiten atornillar y desatornillar sin apenas esfuerzo.

Funciona mediante batería o por conexión eléctrica.

Los hay de muchos tipos pero todos tienen en común que las cabezas y los vástagos son intercambiables, pudiéndose usar todo tipo de tornillos y aplicaciones.
