PROTECCIONES EN EL INTERIOR DE EQUIPOS

De igual forma que otro tipo de receptores, los equipos eléctricos y electrónicos se deben proteger contra anomalías que los podrían dañar o que podrían poner en peligro a la instalación eléctrica y a las personas que la utilizan.
Los equipos se deben proteger contra:

-Sobrecorrientes

-Exceso de temperatura

-Sobretensiones

Protección contra sobre corrientes.

Una sobre intensidad o sobre corriente es un aumento no controlado de la corriente eléctrica que puede ser perjudicial para el circuito en el que se produce.

Los motivos por los que aparecen sobre intensidades son los siguientes:

-Sobrecarga:

Es un aumento de anómalo de la corriente del circuito durante un  tiempo determinado.

-Cortocircuito:

Es la unión directa de dos conductores que están a diferente potencial.

CIRCUITOS BÁSICOS DE CONMUTACIÓN

A continuación se muestran algunos de los circuitos básicos de conmutación de propósito general.

Punto de luz:

La lámpara se enciende cuando sus bornes están conectados al positivo y al negativo de ka fuente de alimentación.

Punto de luz con lámparas en paralelo:

De igual forma que se controla el encendido una lámpara con un interruptor, es posible hacerlo con varias lámparas conectadas a la vez conectadas en paralelo.

Encendido alternativo de lámparas:

En este caso, se utiliza como elemento de conmutación un conmutador SPDT, es decir, un polo y doble vía.

Conmutación de tres circuitos:

De igual forma que en el circuito anterior, si se utiliza un conmutador SP3T, un polo y tres vías, es posible conmutar tres circuitos diferentes.

Lámpara conmutada:

El circuito de lámpara conmutada es muy habitual en las instalaciones en viviendas, ya que con él es posible encender y apagar lámparas desde dos puntos.

Activación de un motor mediante pulsador:

En este circuito, el motor gira solamente mientras se mantiene accionado el pulsador.

NÚMERO DE POLOS Y VÍAS

El número de polos hace referencia a la cantidad de circuitos que el dispositivo es capaz de conmutar a la vez. Por tanto, un polo controla un circuito, dos polos, dos circuitos y así sucesivamente.

PULSADORES

Son dispositivos de accionamiento momentáneo que permiten conmutar uno o más circuitos mientras se mantiene la acción sobre ellos. El contacto retorna a su posición de reposo mediante un muelle o resorte.

Interruptores y conmutadores:

Son dispositivos de accionamiento permanente. Que conmutan uno o más circuitos una vez que se ha actuado entre ellos.
Los interruptores pueden ser de diferentes tipos: deslizantes, de palanca, de botón, basculantes o rotativos.

ELEMENTOS DE CONMUTACIÓN Y PROTECCIONES

Se utilizan para realizar operaciones de conmutación en equipos eléctricos y electrónicos, como pueden ser el encendido y el apagado, el redireccionamiento de señales, la alimentación de receptores de potencia, el rearme de dispositivos, etc...

El modo de accionamiento:

El modo de accionamiento es la forma de actuación sobre el elemento de conmutación.



MEDIDA DE INTENSIDAD DE CORRIENTE

En el caso del polímetro que se ha tomado de ejemplo, exiten dos posibles formas de conexión para realizar esta medida:


1-. Medida hasta 2A.

2-. Medida de 2A, hasta 10A.

La primera (hasta 2A) se realiza insertando la punta negra en el terminal COM y la roja en el terminal A.
La segunda (hasta 10A) se lleva a prueba insertando la punta de prueba negra en el terminal COM y la roja en el terminal 10 A.

Medida de resistencia óhmica:

Permite utilizar el polímetro como si fuera un óhmetro. Se debe insertar la punta de prueba negra en el borne COM.

MAGNITUDES ELÉCTRICAS CON EL POLÍMETRO

El polímetro o multímetro es un instrumento multifunción que permite efectuar medidas de diferentes magnitudes eléctricas. Tanto en corriente continua como en alterna, y con diferentes magnitudes eléctricas.

Uso del polímetro:

Se debe prestar atención a la conexión de las puntas de prueba en los terminales.

Medida de tensión:

Para medir la tensión tanto en corriente continua, como en corriente alterna, hay que insertar la punta de prueba negra en el borne COM y la roja en el terminal V.


POTENCIA ELÉCTRICA

En la corriente continua, la potencia eléctrica es el producto de la tensión por la intensidad, se mide en vatios (W).

RELACIONES ENTRE MAGNITUDES ELÉCTRICAS

Las magnitudes estudiadas hasta ahora están relacionadas entre sí, ya que su valor depende en proporción directa o inversa del valor de las demás variables.

Ley de Ohm:

Esta ley relaciona la corriente. La tensión y la resistencia de un circuito eléctrico. En ella se establece que la corriente que circula por un circuito eléctrico es directamente proporcional a la tensión de la alimentación.

TENSIÓN ELÉCTRICA

Es un circuito eléctrico, las cargas circulan siempre que existe una diferencia de potencial entre 2 puntos del mismo. Esa diferencia de potencial es la denominada tensión eléctrica o voltaje.

Medida de la tensión eléctrica:

La tensión se mide en voltios (V) con un instrumento denominado voltímetro. Este se conecta en paralelo entre los dos puntos con diferente potencial. Así, si se desea conocer la tensión que hay entre la fase y el neutro de una red de alimentación.

MEDIDA DE LA INTENSIDAD DE CORRIENTE

El amperímetro se conecta en serie con la carga. Por tanto, es necesario cortar o desconectar algún conductor eléctrico para su utilización.

Intensidad en un circuito en serie:

En un circuito en serie, la corriente del circuito es la misma que la que recorre todos los receptores.

Intensidad en un circuito pararelo:

En un circuito en pararelo, la corriente se divide en cada una de las ramas en función del consumo de cada uno de los receptores.

INTENSIDAD DE CORRIENTE

La cantidad de cargas que circulan por un circuito eléctrico, por una unidad de tiempo, recibe el nombre de intensidad de corriente. Esta se mide con un instrumento denominado amperímetro y tiene como unidad el amperio (A). No obstante, en muchos de los circuitos de los equipos electrónicos, es habitual la medida en miliamperios (mA).

RESISTENCIA ELÉCTRICA

Todo cuerpo presenta una resistencia al paso de la corriente eléctrica.
en función de que esa resistencia sea mayor o menor, la conducción de corriente se realiza con mayor o menor dificultad.

La resistencia eléctrica se mide en Ohmios. Cuánto menor es el número de ohmios que presenta un cuerpo, mejor circula la corriente eléctrica a través de el.

-Asociación de resistencias

Las resistencias, al igual que otro tipo de receptores eléctricos, se pueden conectar de dos manera en serie y en paralelo. Así, el valor del circuito equivalente a semejante asociación es el que se muestra a continuación.

MÚLTIPLOS Y SUBMÚLTIPLOS

En circuitos electrónicos que trabajan mediante fuentes de baja tensión, como pilas o incluso baterías, los valores de los componentes que utilizan y las medidas de sus magnitudes suelen darse en múltiplos y submúltiplos.

Para ello hay que conocer cuál es la relación que existe entre ellos, para así sustituir de forma adecuada el componente o identificar claramente el problema mediante una medida con instrumento de comprobación.

MAGNITUDES ELÉCTRICAS BÁSICAS

La reparación y mantenimiento de equipos eléctricos y electrónicos requiere conocer cuales son las magnitudes eléctricas básicas y sus unidad, así como el uso adecuado de los instrumentos para medirlas tanto en corriente continua (CC) como en corriente alterna (CA)

CONEXIONES EN SERIE Y PARARELO

La conexión en serie:

Se dice que dos o mas aparatos eléctricos están en serie cuando se une el final del primero con el principio del siguiente y los extremos de dicho circuito resultante se conectan a la alimentación.

La conexión en pararelo o derivación:

Se dice que dos o más aparatos eléctricos están conectados en paralelo cuando se unen todos sus principios a un mismo punto y todos sus finales a otro.

CIRCUITO ELÉCTRICO

Para que se produzca el desplazamiento de las cargas eléctricas se requiere al menos una fuente de tensión, ya sea en corriente continua o en corriente alterna, un receptor o carga eléctrica y un conjunto de cables de los que se unan.
Así con esta combinación de elementos, se pueden dar 2 situaciones:
-Que el circuito esté cerrada, con el consiguiente desplazamiento de cargas actuando sobre los receptores.
-Qué el circuito esté abierto, sin desplazamiento de cargas y sin actuación sobre los receptores.



TIPOS DE CORRIENTE ELÉCTRICA

La corriente eléctrica es un movimiento de cargas eléctricas a través de los conductores de un circuito. En función de cómo se produzca.
Hay 2 tipos de conexiones:
-Corriente alterna:
También denominada CC o DC por siglas inglesas, se genera en baterías, pilas, paneles solares, fuentes etc..
-Corriente continua:
También denominada CA o AC en inglés el movimiento de cargas se hace en ambos sentidos alternativamente. Este movimiento se produce en un segundo 50 veces en un sentido y 50 en el otro.



SOLDADOR

Es la herramienta que permite fundir el estaño en el punto que se ha de soldar. Su funcionamiento se basa en el calentamiento de una resistencia que se encuentra en su interior y cuyo calor se conecta en la punta del soldador.

Las partes de un soldador electrico son las que se muestran en la figura siguiente:

 -SOPORTE DE SOLDADOR: es un elemento auxiliar de gran utilidad, ya que permite apoyar el soldador en la mesa de trabajo, sin peligro de quemaduras al operario o a los componentes que sobre ella se encuentran

-DESOLDADOR: es una herramienta imprescindible para reparaciones. Permite retirar la soldadura de los componentes eléctricos de la placa de circuito impreso.

SOLDADURA



-SOLDADURA BLANDA: se basa en el calentamiento de estaño sobre el punto que se tiene que soldar

-ESTAÑO: es un metal que funde con facilidad cuando se le aplica calor. El utilizado en electricidad y electrónica se encuentra aleado con plomo en una proporción 60%-40%. Tiene forma de hilo de diferentes diámetros, siendo muy común en electrónica el de 0,8mm

-DECAPANTE: también conocido como resina de soldar, es una solución que elimina el oxido y las impurezas del metal que se va a soldar, facilitando asi la aplicación del estaño

OTROS TIPOS DE CONECTORES

CONECTORES CABLE-CABLE: permiten realizar conexiones entre dos grupos de cables mediante una conexión de tipo aéreo

CONECTORES CABLE-PLACA: permiten la conexion entre una placa de circuito impreso y un cableexterno

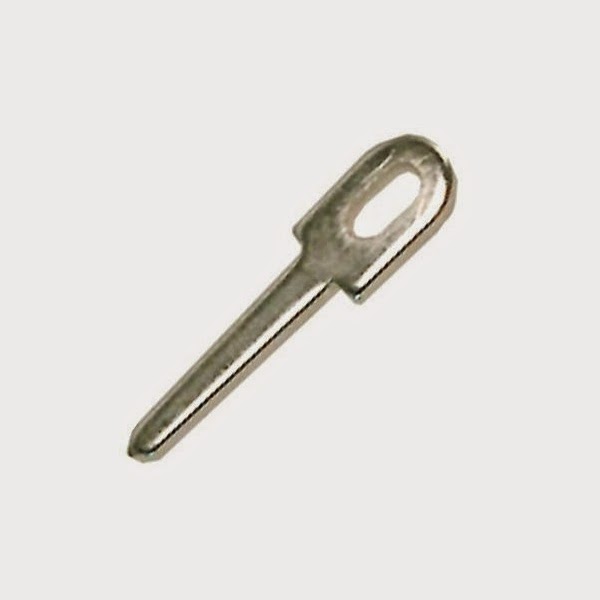

-pines y espadines: Los conectores basados en pines son muy utilizados en todo tipo de circuito, tanto para el transporte de datos como para los de alimentación eléctrica

-conectores de pines: En un circuito impreso es habitual encontrarlos individualmente o en forma de tira o matriz. Una parte se inserta en la placa, y se suelda sobre las pistas de cobre, y la otra sale al exterior para realizar la conexión

-conectores de aplicación: Son conectores de cable-placa,  que tienen como finalidad la conexión de elementos externos, mediante una clavija estandarizada, como es el caso de los periféricos en los equipos informáticos o las clavijas audio de los equipos de sonido

CONECTORES PLACA-PLACA
La parte hembra suele ir soldada a una placa de circuito impreso, sobre la que se conecta otra placa de circuito impreso con forma de conector plano.
Es muy habitual el uso en equipos informáticos de sobremesa para añadir tarjetas de ampliación, pero se utiliza en todo tipo de dispositivos con tarjetas extraíbles

BORNES Y CONECTORES

BORNES: también denominados(REGLETAS), permiten conectar y desconectar el cable de otros cables o de un dispositivo eléctrico
-regleta o clemas: Las regletas de conexion permiten unir y realizar derivaciones entre conductores. Se comercializan en diferentes formas y tamaños en funcion a la aplicacion en la que se van a utilizar y la seccion del conductor que van a alojar

Existen bornes para soldar en placa de circuito impreso. En estos, una conexión se hace mediante soldadura a las pistas de la placa, y la otra mediante cables por tornillo al exterior

En ocasiones, este tipo de bornes, en lugar de un tornillo de apriete, dispone de un sistema de resorte con trinquete que permite realizar la conexión eléctrica por inserción rápida

BORNES ENCHUFABLES: son conectores con aspecto similar a los bornes para circuitos impreso, pero en estos, la parte que se conecta al cable se puede conectar y desconectar sin necesidad de soldar el cableado o desoldar el conector de la placa

TERMINALES DE CABLES

CRIMPADO O ENGASTADO: el crimpado o engastado, es una tecnica que consiste en poner terminales o punteras en los extremos de los cables electricos

TERMINALES Y PUNTERAS: son pequeñas piezas que disponen de un orificio adaptado a la sección del conductor para el que se ha diseñado, y un cabezal sobre el cual se realizara la conexión con el dispositivo eléctrico

TENAZA DE CRIMPAR O ENGASTAR: es la herramienta utilizada para fijar el terminal y los extremos del cable

FIJACION DEL CABLEADO

CINTA HELICOIDAL: es una cinta  plástica que se encuentra enrollada  helicoidalmente en forma de tubo. A diferencia de otros sistemas de fijación, como puede ser la malla de poliéster, no es necesario desconectar los cables de los bornes

SISTEMA DE IDENTIFICACIÓN DEL CABLEADO: La identificación del cableado consiste en etiquetar los dos extremos de cada cable con un código, de forma que con un simple vistazo se localicen en el circuito y en el esquema, sin necesidad de hacer ninguna comprobación eléctrica

BRIDAS, BASE Y TACO PARA BRIDAS

BRIDAS: en la actualidad las bridas son elementos comunes en la vida cotidiana. Se utilizan para la sujeción de todo tipo de objetos, tanto en el hogar como en la industria

BASE Y TACOS PARA BRIDAS: son elementos auxiliares utilizados en la fijacion mural para el guiado de cables mediante bridas, que evitan moverse libremente: Pueden ser de dos tipos: bases o tacos
-bases: pueden ser a su vez de fijación por tornillo o mediante un adhesivo
-tacos: requieren hacer un orificio de diámetro adecuado para su inserción, pudiéndose instalar en cualquier material, incluso en paredes y techos de cemento o yeso

CIRCUITOS IMPRESOS

Se puede decir que una placa de circuito impreso es una forma de cableado utilizada principalmente en la tecnología electrónica
En estas placas, en lugar de unir los elementos que constituyen el circuito mediante cables, se hace a través de pistas de cobre que están adheridas de una placa aislante basada en resinas de fibra de vídeo y baquelita

GUIADO Y FIJACION DE CABLES

FUNDAS Y MALLAS PROTECTORAS: son elementos con forma tubular por cuyo interior se guian los cables, y pueden ser de diferentes tipos: tubos flexibles de fibra de vidrio, fundas trenzadas de poliester y fundas termorretractiles

-TUBOS FLEXIBLES DE FIBRA DE VIDRIO: conocidos también como (macarrones), son fundas aislantes muy flexibles, que se utilizan para el guiado del cableado principalmente en el interior de maquinas eléctricas

FUNDAS TRENZADAS DE POLIÉSTER: se tratan de fundas en forma de tubo, formadas por finos hilos de poliéster trenzados entre si. Se cortan fácilmente con una tijera, pero existen herramientas especificas para ellos y así evitar que se deshilachen

FUNDAS TERMORRETRACTILES: un material termorretractil es aquel que se retrae o encoge con el calor. Esta propiedad se utiliza para cubrir empalmes entre conductores eléctricos o entre conductores y sus terminales, asegurando plenamente su aislamiento

Pueden ser de dos tipos:
-tubos: son fundas de tipo tubular, que se comercializan en diferentes diametros y colores
-manguitos: son piezas con una forma determinada que se utilizan para hacer derivaciones de conductores en foRMA de T o Y

HERRAMIENTAS PARA PELAR CABLES

PLACABLES: es la herramienta ideal para pelar cables eléctricos, ya que si están bien ajustada, permiten realizar una operación rápida limpia y segura.

También existen herramientas para pelar cables especiales, como pueden ser los cables multipolares de cinta plana o los de tipo coaxial

PELAMANGUERAS: es una herramienta diseñada específicamente para pelar cables multipolares o cables redondos de gran sección

PINZAS PELACABLES: especialmente diseñadas para retirar el esmalte o barniz de los cables esmaltados de pequeño diámetro y de los cables extremadamente finos aislados mediante fundas plásticas

PELADORA ELÉCTRICA DE HILOS ESMALTADOS: diseñada para el taller del bobinado de maquinas eléctricas, puede ser utilizada siempre que sea necesario retirar el barniz de los cables esmaltados

HERRAMIENTAS PARA CABLES DE FIBRA ÓPTICA: para trabajar con fibra óptica no es posible utilizar herramientas convencionales. Así, tanto el corte como el pelado de este tipo de cables requiere herramientas especializadas y de gran precisión, especialmente diseñadas para tal fin.
